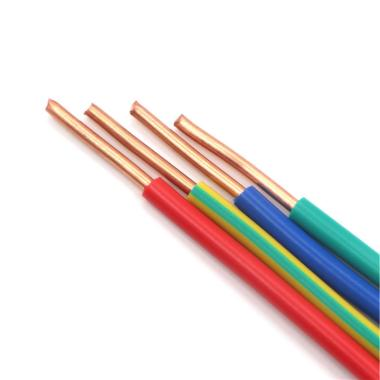

8mm 구리 막대부터 1.5-2.5 정사각형 단일 코어 케이블까지
이 계획은 가나의 고객 중 한 명에게 제공되었습니다.
고객과의 계약을 시작으로,
기계 생산 및 고객 승인을 완료하고,
컨테이너 운송 준비,
디버깅을 위한 엔지니어 배치
약 6개월 후, 우리 고객은 정상적인 생산을 시작했습니다.

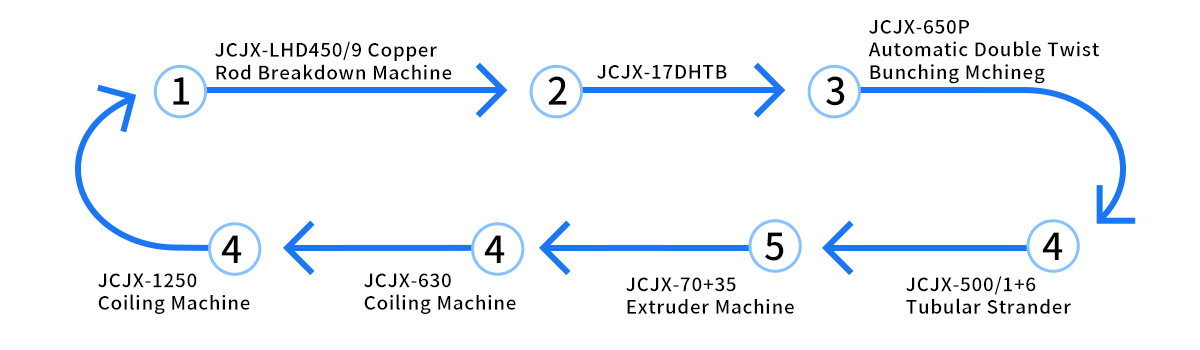

다음 그림과 같이 총 7개의 생산 라인이 있습니다.
1. JCJX-LHD450/9 동봉 분해기
2. JCJX-17DHTB
3. JCJX-650P 자동 더블 트위스트 묶기 기계
4. JCJX-500/1 6 관형 스트랜더
5. JCJX-70 35 압출기
6. JCJX-630 코일링 머신
7. JCJX-1250 코일링 머신

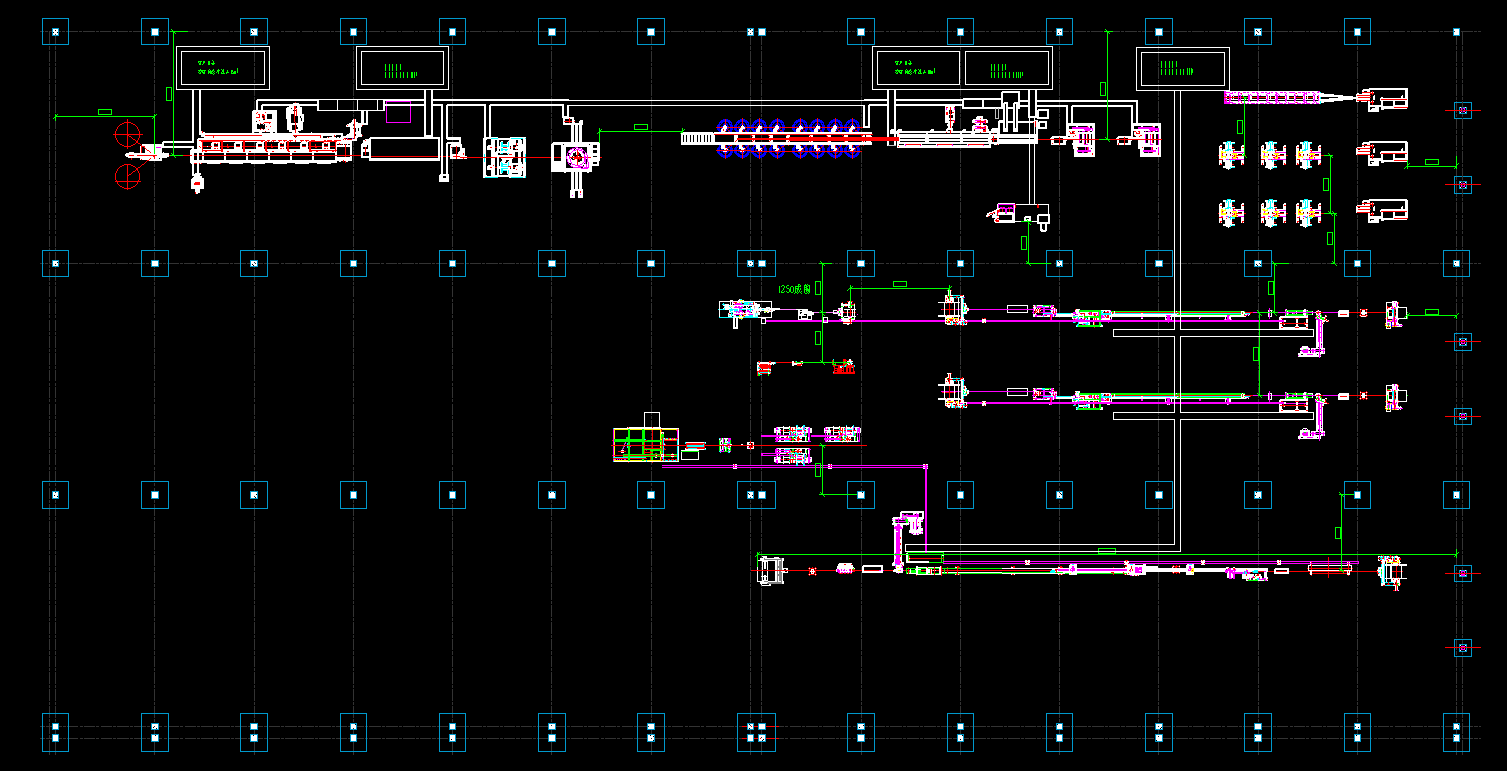

고객 공장 계획 도면

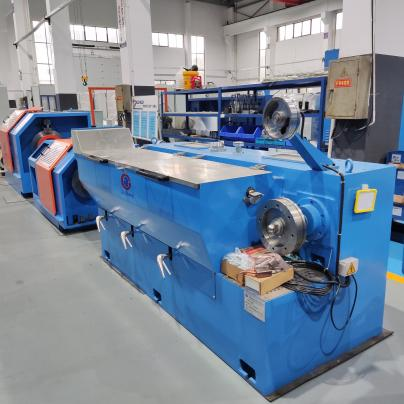

JCJX-LHD450/9
LHT450 Copper Rod Breakdown Machine은 직경 8mm~1.2mm~4.0mm의 구리선을 인발하는 인발 장비입니다. 철 주조 기어박스 본체를 갖추고 있으며 저소음으로 작동하며 표면이 텅스텐 카바이드로 코팅되어 있습니다.
최대 입구 직경: Φ 8mm
출력 직경: Φ 1.2mm~ Φ 4.0mm, Φ 1.5mm~ Φ 4.0mm, Φ 2.1mm~ Φ 4.0mm.
| 기계 유형 | LHT450/13 | LHT450/11 | LHT450/9 |
| 최대 입구 직경(mm) | Φ8 | Φ8 | Φ8 |
| 출구 직경(mm) | Φ1.2-4.0 | Φ1.5-4.0 | Φ2.1-4.0 |
| 맥스다이 번호 | 13 | 11 | 9 |
| 최대. 회선 속도(m/s) | 25 | 22 | 20 |
| 신체 구조 | 다림질된 캐스트 | ||
| 전송 유형 | 고정밀 연삭 기어로 | ||
| 고정 속도 캡스턴 Dia. (mm) | 고정 속도 캡스턴 Dia. (mm) | ||
| 캡스턴 그리기 | Φ450 | ||
| 주모터 출력(KW) | 텅스텐 코팅 | ||
| 고정 속도 캡스턴 모터(KW) | 280 | ||
| 윤활 유형 | 75 | ||
| 윤활 유형 | 몰입 | ||
| 옵션 장비 | 1. 450T 연속 어닐링 장치 2. 이중 갈퀴업 3. 코일러 4、WS-1000 테이크업 | ||

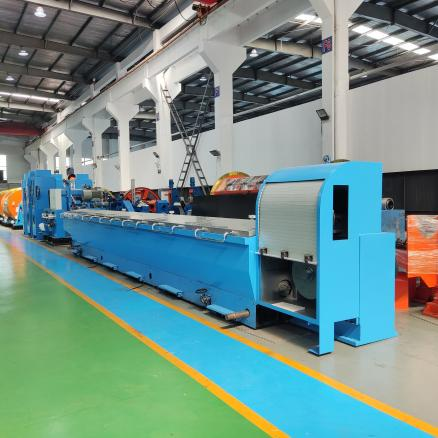

JCJX-17DHTB
드로잉 속도는 고속 와이어 드로잉 기계와 저속 와이어 드로잉 기계 사이입니다. 가공 경화를 제거하고 금속의 가소성을 복원하기 위해 인발 공정 중에 와이어에 온라인 열처리를 수행할 수 있는 연속 어닐링 장치가 장착되어 있습니다.
1. 이중 인버터 자동 장력 제어 시스템.
2. 250개의 주철 메인 프레임, 정밀 기계를 통합하고 충격이 없습니다.
3. 내마모성 텅스텐으로 처리된 캡스턴.
4. 연속 어닐러, 샤프트가 있거나 없는 테이크업 기계, 코일러 기계에 적합합니다.
| 기계 유형 | 280/13DH | 300/9DH | 250/17DH | 260/17D |
| 최대. 입구 직경(mm) | Φ3.5 | |||
| 출구 직경(mm) | Φ0.65-2.80 | Φ1.2-2.8 | Φ0.4-1.6 | Φ0.4-1.2 |
| 최대. 다이 번호 | 13 | 9 | 17 | 17 |
| 최대. 회선속도(m/min) | 2000 | 1200 | 1800 | 1200 |
| 신체 구조 | 다림질한 캐스트 |
|
|
|
| 기계의 미끄러짐 비율 | 20% | 18% | 20% | 18% |
| 전송 유형 | 280 | 300 | 250 | 260 |
| 고정 속도 캡스턴 직경 (mm) | 고정밀 연삭 기어로 | 체인별 | ||
| 테이크업 모터 출력(KW) | 11(15) | 11 | ||
| 윤활 유형 | 완전 몰입 | 스프레이형 | ||
| 권취 보빈 크기(mm) | Φ500/Φ630(보어는 Φ127mm) 또는 요구 사항에 따라 변경됨 | |||
| 옵션 장비 | 1. 연속소둔 장치 2. 코일러 | |||
| 온라인 연속 소둔 장치 | |||
| 유형 | 350T | 250T/B | 250T/A |
| 기계 구조 | 수평 | 수직 | 수직 |
| 어닐링 휠 직경(mm) | Φ350 | Φ250 | Φ250 |
| 어닐링 와이어 직경(mm) | Φ0.8-Φ2.8 | Φ0.6-Φ2.2 | Φ0.4-Φ1.6 |
| 어닐링 보호 유형 | 증기 또는 질소 | ||
| 어닐링 전압 | 0-65V(DC) | 0-60V(DC) | |
| 어닐링 전류 | 0-2500A(DC) | 0-(2000A,1500A,1200A)(DC) | |

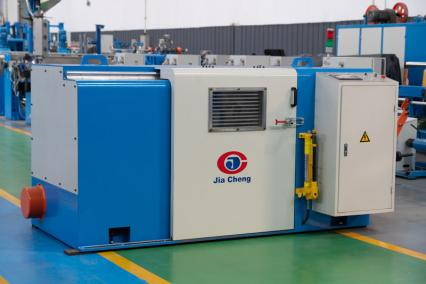

JCJX-650P 자동 더블 트위스트 번칭 머신
7가닥 이상의 순동선, 주석도금선, 광택선을 꼬는 데 적합합니다. 와이어 단선시 자동으로 제동되는 마그네틱 브레이크는 마그네틱 파우더 클러치 방식을 채용하였습니다. (PLC 제어 출력).
1. 변환기는 INOVANCE 브랜드를 채택하고 베어링은 수입 브랜드입니다.
2. 모터는 국가 일류 브랜드를 채택합니다.
3. 저전압 온-오프, 브레이크는 국내외 최고급 브랜드를 채택합니다.
| 기계 유형 | JCJX-300P | JCJX-500P | JCJX-500PB |
| 사용 | 나동선, 주석도금선, 에나멜선 7개 묶기용 | ||
| 제어 유형 | PLC HMI 인버터 제어 | ||
| 비틀림 단면적(mm2) | 0.035-0.45 | 0.05-2.50 | 0.05-4.00 |
| 구리선 직경(mm) | Φ0.05-Φ0.25 | Φ0.10-Φ0.45 | Φ0.10-Φ0.52 |
| 비틀림 피치(mm) | 2.00-17.17 | 6.30-50.40 | 6.30-80.5 |
| 비틀림 방향 | S 또는 Z | ||
| 테이크업 장력 | 자기 클러치로 장력 제어 | ||
| 최대 주축 속도(r/min) | 3000 | 3000 | 2500 |
| 횡단 유형 | 횡방향 및 거리는 횡방향 베어링을 사용하여 조정할 수 있습니다. | ||
| 베어링 윤활 | 고온 오일을 사용한 윤활 니플 | 얇은 오일 윤활, 순환 냉각 | |
| 보빈 로딩 및 언 로딩 유형 | 유압식 | ||
| 최대. 보빈 디아. | Φ300 | Φ500 | Φ500 |
| 자동 정지 장치 | 설정 길이에 도달하면 자동 정지되고 내부 및 외부에서 와이어가 끊어집니다. | ||
| 브레이크 | 자기 브레이크 | ||
| 모터 출력(kw) | 4 | 5.5 | 5.5 |
| 주축 중심 높이(mm) | 630 | 700 | 700 |

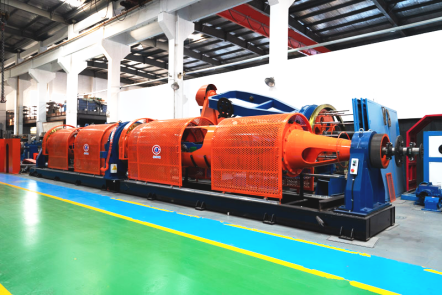

JCJX-500/1 6 관형 스트랜더
기계는 구리 연선, 강철 코어 알루미늄 연선 및 강철 로프를 만드는 데 사용됩니다. 또한 연선 및 절연 전선에도 사용할 수 있습니다.
다양한 모델에 따라 최대 비틀림 외경을 선택할 수 있습니다: 12mm 및 15m 다양한 모델에 따라 비틀림 피치 범위는 20~181, 20~331, 36~274입니다.
1. PLC HMI 인버터 제어가 편리합니다.
2. 저비용 및 고효율.
3. 고속, 고용량.
4. 이 기계는 구리 연선, 강철 코어 알루미늄 연선 및 강철 로프를 만드는 데 사용됩니다. 또한 연선 및 절연 전선에도 사용할 수 있습니다.
| 기계 유형 | 400형 | 500형 | 630형 |
| 단일 구리선 직경 | Ø1.0-2.5mm | Ø 1.3-4.5mm | |
| 단일 강선 직경 | Ø1.5-3.0 | Ø1.3-3.5mm | |
| 단일 알루미늄 와이어 직경 | Ø1.5-4.0mm | Ø1.8-5mm | |
| 최대 연선 직경 | 12mm | 15mm
| |
| 피치 범위 | 20-181mm | 20-331mm | 36-274mm |
|
튜브 회전 속도 |
700r/분 | 대형 베어링 타입 600r/min | 대형 베어링 타입 500r/min |
| 지지바퀴 500r/min | 지지바퀴 350r/min | ||
| 견인 휠 직경 | Ø800 400mm | Ø1250mm | Ø1250mm |
| 스트랜더 내부의 페이오프 보빈 | 400mm | 500mm | 630mm |
| 테이크업 보빈 크기 | PN800-1250mm | PN800-1600mm | PN1200-2000mm |

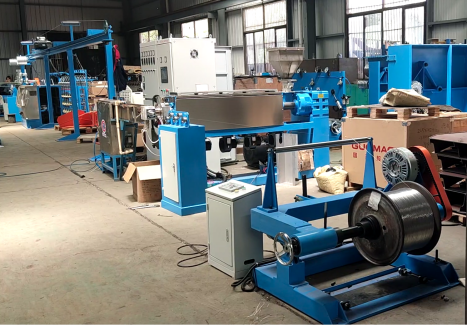

JCJX-70 35 압출기
나사의 정밀한 디자인, 내구성, 점액 없음, 크롬이 벗겨지지 않음, 색상이 빠르게 변경됨, 고용량, 고품질, 와이어 동심도는 90% 이상, 고정밀도 ±0.03입니다. 터치스크린 PLC 제어로 조작이 간편하고 더욱 자동화되었습니다.
1. 용도 : PVC, LDPE, NYLON, TPU와 케이블의 절연에 사용됩니다.
2. 생산 라인은 다음과 같이 구성됩니다: 지불, 주 기계, 주 캐비닛, 고정 여물통, 견인, 테이크업.
3. 옵션 부품: 애벌레, 반짝이는 기계, 직경 테스트 레이저 게이지, LSZH 나사, 갠트리 유형 테이크업 및 페이오프, 엔드 샤프트 유형 테이크업 및 페이오프.
| 유형 | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| 나사 직경(mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| 나사 L/D 비율 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| 압출능력(kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| 압출능력(kg/h) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| 압출능력(kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| 메인 모터 전원 | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| 총 전력 | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| 마감 직경(mm) | 0.2-1 | 0.4-3 | 0.8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| 페이오프 보빈 크기(mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| 지불 능력 | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5.5/7.5 | 7.5/11 |
| 운반용 유닛 유형 | 카파스탄 | 카파스탄 | 카파스탄 | 카파스탄 | 카파스탄 | 카파스탄 애벌레 | 카파스탄 애벌레 |
| 운반 장치 전원 | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| 어큐뮬레이터 길이(m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| 권취 보빈 크기(mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| 테이크업 파워 | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| 회선속도(m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| 치수(m) (L*W*H) | 20*1.5*2.1 | 20*1.6*2.1 | 20*1.7*2.1 | 20*2.5*2.1 | 25*2.5*2.1 | 25*3.2*2.1 | 30*3.6*2.1 |
| 무게(T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |
JCJX-630/1250 코일링 머신
주로 와이어 또는 케이블의 긴 롤을 코일로 감아 후속 포장, 운송 및 사용을 용이하게 하는 데 사용됩니다.
특징:
1. 자동 장력은 페이오프 장치를 제어할 수 있으며 와이어는 보빈에 완벽하게 배열됩니다.;
2. 자동 지불 세트를 채택하여 와이어 지불이 순서대로 이루어집니다.
3. 고효율은 일반적으로 8시간 만에 700을 생산하고 세 번 들어 올립니다.
| 모델 | Φ630mm | Φ1250mm | Φ1250-Φ1600mm |
| 적용 가능한 전선 범위 | 0.5-6mm2 | 10-70mm2 | 10-240mm2 |
| 횡단 장력 | 자동으로 | ||
| 메인 모터 속도 | 0~600r/분 | 0~300r/분 | 0~300r/분 |
| 로드 보빈 유형 | 레버식 | 전기식 | 전기식 |
| 지불 비빈 모델 | Φ400-630mm | Φ800-1250mm | Φ1000-1600mm |
| 태핑 모델 | 외부 직경 .≤320mm 내부 직경 120mm 폭30-100mm |
외부 직경 ≤600mm 내부 직경 200300mm 폭60-150mm 150-200mm | 50-250 |
| 힘 | 2.2kw | 3kw | 4kw |
| 미터 카운터 구조 | 유형 of wheel pressure | 이중 바퀴 유형 공기압으로 | 이중 휠 공기압으로 입력 |
| 인덕션 유형/ 측정 정확도 | 로터리 인코더/0.5% | 로터리 인코더/0.5% | 로터리 인코더/0.5% |
Jiangsu Jiacheng Technology Co., Ltd.는 1990년에 설립되었으며 아름답고 새롭게 개발된 도시인 장자강에 위치해 있습니다. 상하이-난징 고속도로 북쪽에 인접해 있고, 동쪽은 상하이, 북쪽은 난퉁입니다. 육로 및 수로 교통이 편리합니다. 회사 부지 면적은 28,800제곱미터이며, 9층짜리 사무실 건물과 여러 현대식 표준화 공장을 보유하고 있습니다.
Jiacheng은 각종 선재 인발기, 연선기, 압출기, 권선 및 포장기, 스트랜딩기, 어닐링 및 주석 도금기, 그리고 관련 전선 및 케이블 제조 기계의 전문 제조업체입니다.
@@TRANS_021@@ 중국 1.5~2.5각형 단일 코어 케이블 생산을 위한 원스톱 솔루션 공급업체 및 1.5~2.5각형 단일 코어 케이블 생산을 위한 원스톱 솔루션 공장으로서 JIACHENG의 기술 팀은 중국 및 전 세계의 많은 전문가와 엔지니어로 구성되어 있습니다. 당사는 고품질의 전선 및 케이블 제조 기계를 만드는 데 집중하고 있습니다. 당사의 제품은 이탈리아, 스페인, 영국, 브라질, 베트남, 알제리, 나이지리아, 튀르키예, 남아프리카, 이집트, 러시아, 인도, 파키스탄 등 전 세계 100개 이상의 국가에 수출되었습니다.
동시에 고객에게 24시간 연중무휴 애프터서비스를 제공할 수 있습니다. 저희는 JIACHENG의 따뜻한 마음으로 전 세계 모든 고객에게 서비스를 제공하고자 합니다.
