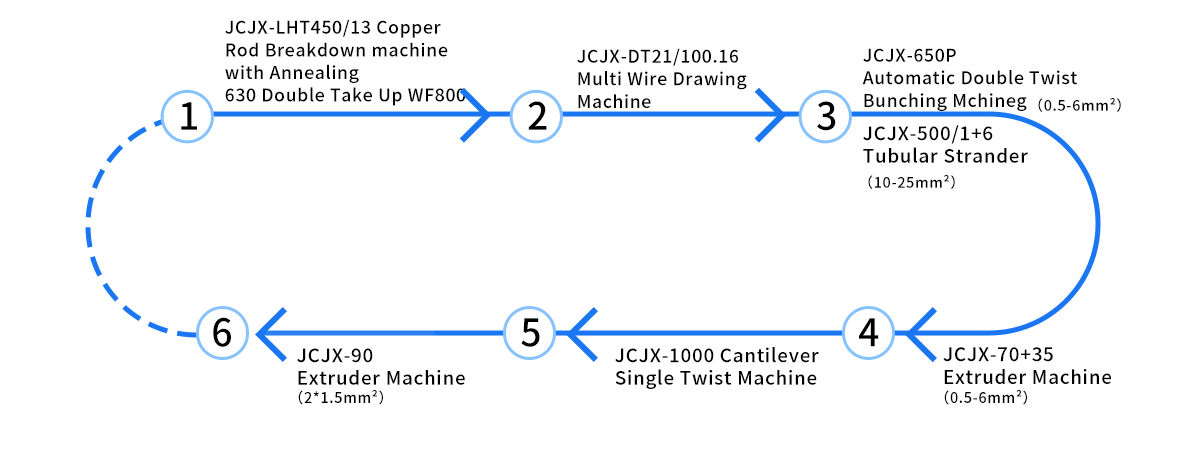

전반적인 장비 설계는 다음과 같습니다.
1. LHT450/13 어닐링 기능이 있는 구리 막대 분해 기계 8mm 구리선에서 1.2-3.5mm까지 인출
2. JCJX-DT21/100.16 멀티 와이어 드로잉 머신 0.15-0.5mm 가는 와이어 생산
3. JCJX-650P 자동 이중 트위스트 묶기 기계 19-84선을 꼬아서 0.5-6mm² 평방 미터의 부드러운 꼬인 도체를 생성합니다.
4. JCJX-70 35 압출기 0.5-6각 와이어용 절연 압출기
5. JCJX-1000캔틸레버 단일 트위스트 기계 2~5심 절연전선 연선
6. JCJX-90 압출기 2-5 코어 케이블 및 2 * 1.5mm2 플랫 와이어용 보호 피복 제공

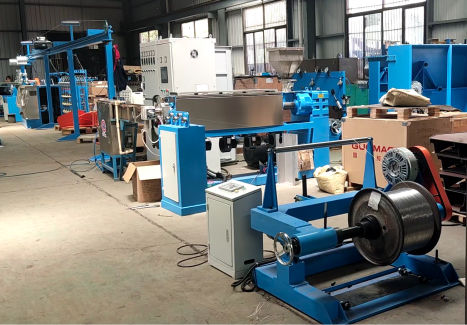

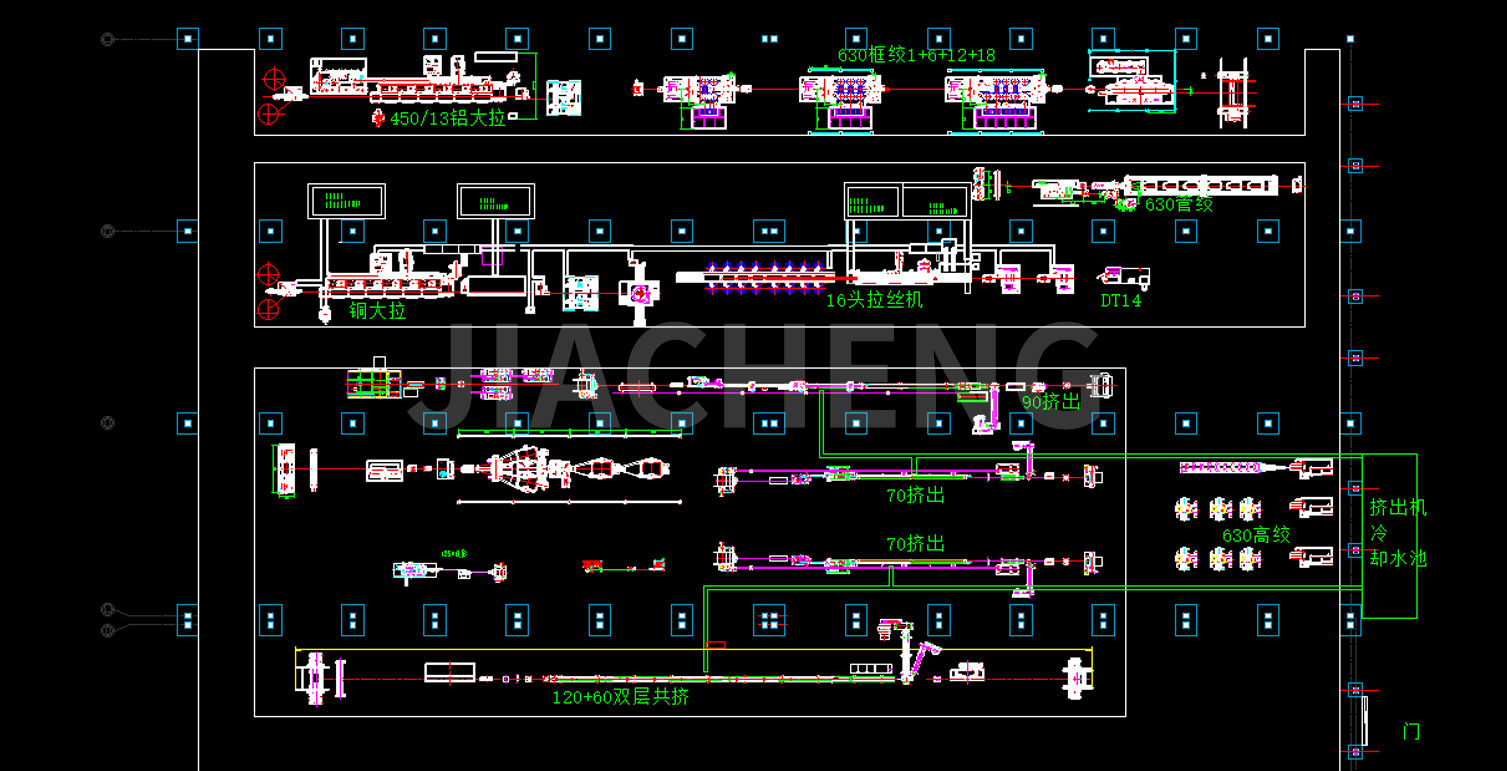

고객 공장 계획 도면:

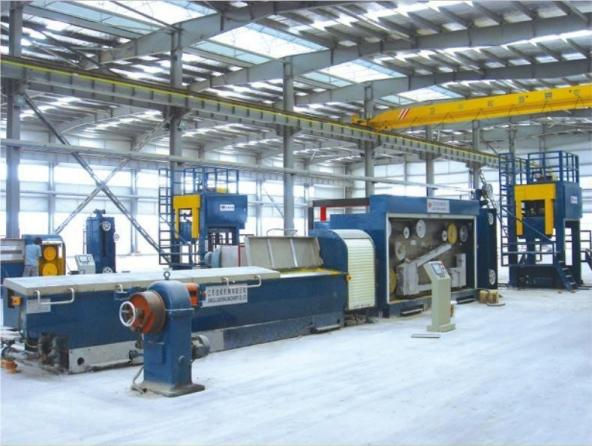

(1) 어닐링 기능이 있는 LHT450/13 구리 막대 분해 기계
JCJX-LHT450/13 고속 구리봉 분해 기계는 ∮8mm 일반 구리 막대를 ∮1.2-3.5mm 연질 구리선으로 끌어당기는 것입니다. 드로잉 캡스턴은 높은 드로잉 속도로 지속적으로 작업할 수 있는 라인으로 배열됩니다. 기계 부품과 전기 제어 장치는 서로 일치하며 작동이 쉽고, 일시 중지 없이 다이를 교체하고 스풀을 자동으로 교체합니다. 이 기계는 쉬운 조작, 고효율 및 우수한 품질의 제품을 특징으로 합니다.
| 기계 유형 | LHT450/13 | LHT450/11 | LHT450/9 |
| 최대 입구 직경(mm) | Φ8 | Φ8 | Φ8 |
| 출구 직경(mm) | Φ1.2-4.0 | Φ1.5-4.0 | Φ2.1-4.0 |
| 맥스다이 번호 | 13 | 11 | 9 |
| 최대. 회선 속도(m/s) | 25 | 22 | 20 |
| 신체 구조 | 다림질된 캐스트 |
| 전송 유형 | 고정밀 연삭 기어로 |
| 고정속도 캡스턴 직경(mm) | 고정속도 캡스턴 직경(mm) |
| 캡스턴 그리기 | Φ450 |
| 주모터 출력(KW) | 텅스텐 코팅 |
| 고정 속도 캡스턴 모터(KW) | 280 |
| 윤활 유형 | 75 |
| 윤활 유형 | 몰입 |
| 옵션 장비 | 1. 450T 연속소둔장치 2. 더블 레이크업 3. 코일러 4、WS-1000 테이크업 |
| 온라인 연속 소둔 장치 |
| 머신 유형 | 450T | 450TB |
| 어닐링 와이어 직경 (mm) | Ø1.2-3.5 | Ø1.2-4.2 |
| 어닐링 전압(V) | 0-60 | 0-60 |
| 어닐링 전류(A) | 0-6000A(DC) | 0-5000A(AC) |
| 최대. 어닐링 속도(m/s) | 25 |

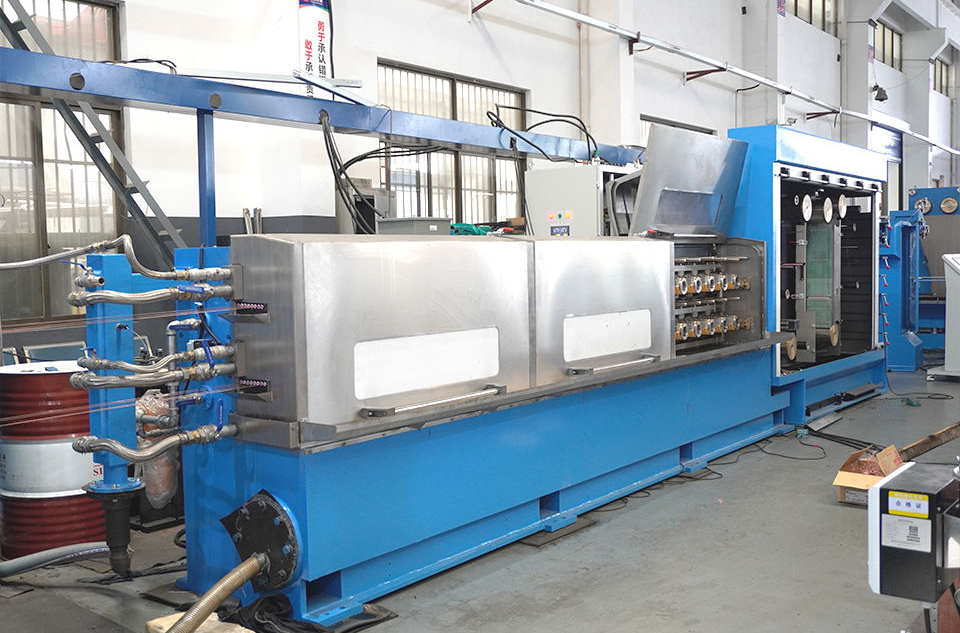

(2)JCJX-DT21/100.16 멀티 와이어 드로잉 머신
멀티 와이어 드로잉 머신의 주요 장점 중 하나는 높은 생산성입니다. 여러 개의 와이어를 동시에 인발함으로써 이 기계는 기존의 단일 와이어 인발 기계에 비해 생산량을 크게 증가시킵니다. 다중 와이어 드로잉 기계는 다목적이며 구리, 알루미늄 및 그 합금을 포함한 다양한 유형의 금속 막대 및 와이어 묶음을 처리할 수 있습니다.
출력 직경: 0.15-0.5mm 미세 와이어 생산
| 기계 유형 | DT18/120.4 | DT24/100.16 | DT24/100.20 |
| 드로잉 와이어 번호 | 4선 | 16개의 전선 | 20선 |
| 최대. 다이 번호 | 18 | 24 | 24 |
| 최대. 입구 직경(mm) | Ø1.85 | Ø2.6 | Ø2.6 |
| 출구 직경(mm) | Ø0.25-Ø0.7 | Ø0.16-Ø0.4 | Ø0.16-Ø0.4 |
| 드로잉 캡스턴 직경(mm) | Ø120 | Ø100 | Ø100 |
| 최대. 드로잉 속도(m/s) | 25 | 30 | 30 |

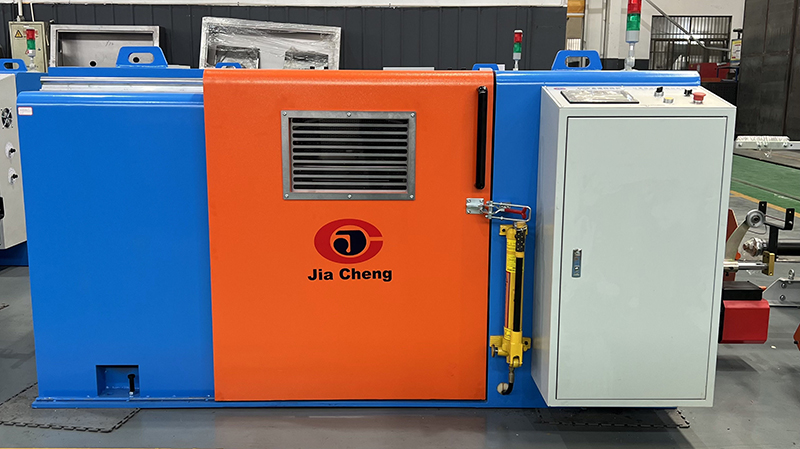

(3)JCJX-650P 자동 더블 트위스트 번칭기
7가닥 이상의 나동선, 주석도금선, 바니시선을 꼬아주는 데 적합하며, 단선, 장력이 자동으로 제동되는 마그네틱 브레이크는 마그네틱 파우더 클러치 방식을 채용합니다.(PLC 제어 출력)
| 기계 유형 | JCJX-650P | JCJX-800P | JCJX-1000 |
| 사용 | 나동선, 주석도금선, 에나멜선 7개 묶기용 |
| 제어 유형 | PLC HMI 인버터 제어 |
| 비틀림 단면적(mm2) | 0.18-6.00 | 2.5-16.00 | 8.00-20.00 |
| 구리선 직경(mm) | Φ0.18-Φ1.00 | Φ0.50-Φ1.20 | Φ0.72-Φ6.0 |
| 비틀림 피치(mm) | 11.61-99.04 | 22.51-152.32 | 22.73-173.66 |
| 비틀림 방향 | S 또는 Z |
| 테이크업 장력 | 자기 클러치로 장력 제어 |
| 최대 주축 속도(r/min) | 2000 | 1200 | 800 |
| 횡단 유형 | 횡방향 및 거리는 횡방향 베어링을 사용하여 조정할 수 있습니다. |
| 베어링 윤활 | 얇은 오일 윤활, 순환 냉각 | 고온 오일을 사용한 윤활 니플 | 고온 오일을 사용한 윤활 니플 |
| 보빈 로딩 및 언 로딩 유형 | 유압식 |
| 최대. 보빈 디아. | Φ630 | Φ800 | Φ1000 |
| 자동 정지 장치 | 설정 길이에 도달하는 동안 자동 정지 및 내부 및 외부 와이어 파손 |
| 브레이크 | 자기 브레이크 |
| 모터 출력(kw) | 7.5 | 11 | 22 |
| 주축 중심 높이(mm) | 850 | 900 | 1100 |

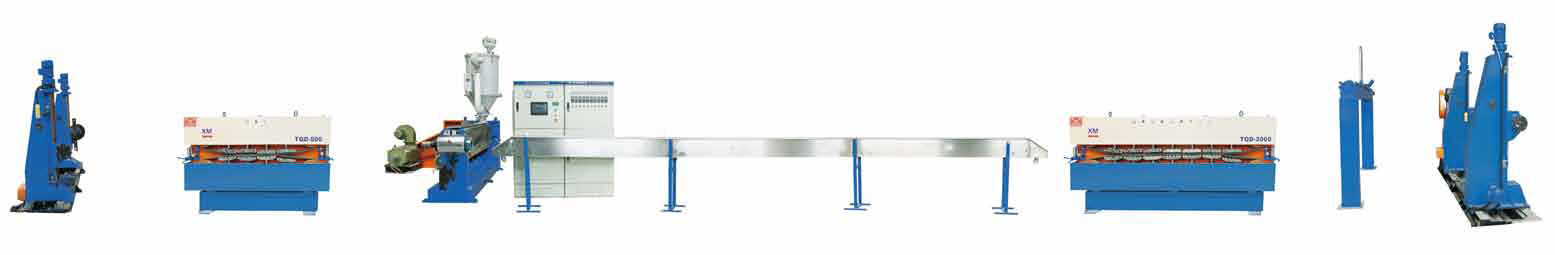

(4) JCJX-70 35 압출기
나사의 정밀한 디자인, 내구성, 점액 없음, 크롬이 벗겨지지 않음, 색상이 빠르게 변경됨, 고용량, 고품질, 와이어 동심도는 90% 이상, 고정밀도 ±0.03입니다. 터치스크린 PLC 제어로 조작이 간편하고 더욱 자동화되었습니다.
1. 용도 : PVC, LDPE, NYLON, TPU와 케이블의 절연에 사용됩니다.
2. 생산 라인은 다음과 같이 구성됩니다: 지불, 주 기계, 주 캐비닛, 고정 여물통, 견인, 테이크업.
3. 옵션 부품: 애벌레, 반짝이는 기계, 직경 테스트 레이저 게이지, LSZH 나사, 갠트리 유형 테이크업 및 페이오프, 엔드 샤프트 유형 테이크업 및 페이오프.
| 유형 | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| 나사 직경(mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| 나사 L/D 비율 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| 압출능력(kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| 압출능력(kg/h) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| 압출능력(kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| 메인 모터 전원 | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| 총 전력 | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| 마감 직경(mm) | 0.2-1 | 0.4-3 | 0.8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| 페이오프 보빈 크기(mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| 지불 능력 | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5.5/7.5 | 7.5/11 |
| 운반용 유닛 유형 | 카파스탄 | 카파스탄 | 카파스탄 | 카파스탄 | 카파스탄 | 카파스탄 애벌레 | 카파스탄 애벌레 |
| 운반 장치 전원 | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| 어큐뮬레이터 길이(m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| 권취 보빈 크기(mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| 테이크업 파워 | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| 회선속도(m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| 치수(m) (L*W*H) | 20*1.5*2.1 | 20*1.6*2.1 | 20*1.7*2.1 | 20*2.5*2.1 | 25*2.5*2.1 | 25*3.2*2.1 | 30*3.6*2.1 |
| 무게(T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |

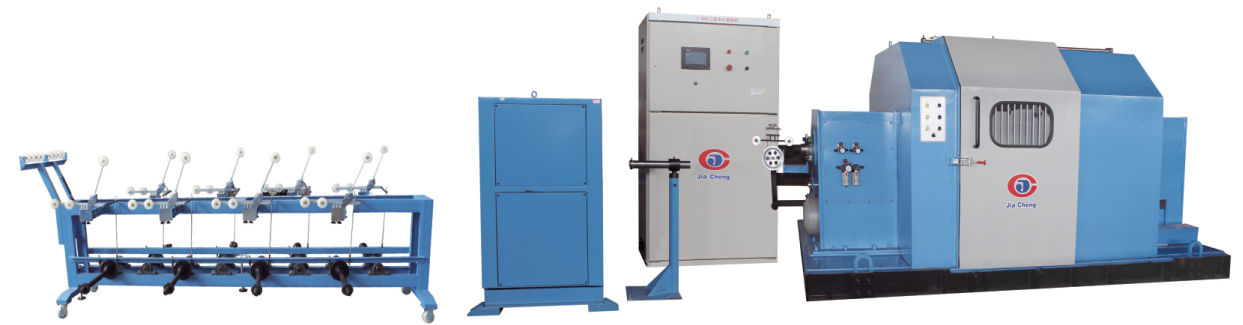

(5)JCJX-1000캔틸레버 싱글 트위스트 머신
모든 종류의 데이터 케이블, 통신 케이블, 꼬인 특수 케이블에 적합하며 동시에 중앙 포장 및 측면 포장이 완료됩니다.
| 모델 | JCJX-630 | JCJX-800 | JCJX-1000 | JCJX-1250 |
| 페이오프 보빈 직경(mm) | Φ400-Φ500-Φ630 |
| 테이크업 보빈 직경(mm) | Φ630 | Φ800 | Φ1000 | Φ1250 |
| 적용 전선 직경(mm) | Φ0.6-3.0 | Φ1.0-5.0 |
| 주모터 동력(kw) | 11 | 15 | 15 | 20 |
| 최대. 레이업 직경(mm) | Φ15 | Φ20 | Φ25 | Φ30 |
| 비틀림 피치(mm) | 20-200 | 30-300 | 30-350 | 30-350 |
| 회전수(r/min) | 1000 | 800 | 600 | 550 |
| 테이크업 장력 | 공압 장력 |
| 횡단 스타일 | 보빈 회전 속도 및 왕복 운동에 따른 무단 조절 |
| 이송거리(mm) | 2-12 | 3-20 | 3-30 | 3-30 |
| 비틀림 방향 | S 또는 Z Direction free designation |
| 포장 유형 | 중앙 와이어 포장 또는 측면 포장 |

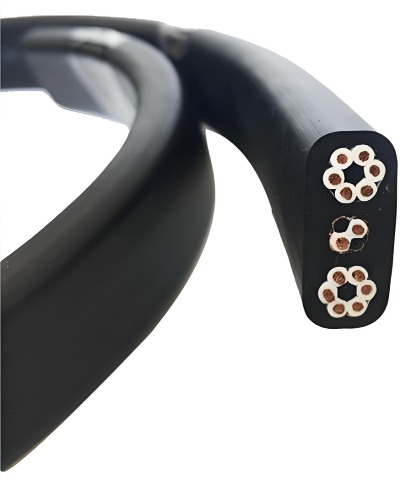

(6) JCJX-90 압출기
적용 범위: PVC 절연 케이블 생산에 적용하고 2-5 코어 케이블 및 2 * 1.5mm2 플랫 와이어에 보호 피복을 제공합니다.
| 유형 | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| 나사 직경(mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| 나사 L/D 비율 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| 압출능력(kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| 압출능력(kg/h) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| 압출능력(kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| 메인 모터 전원 | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| 총 전력 | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| 마감 직경(mm) | 0.2-1 | 0.4-3 | 0.8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| 페이오프 보빈 크기(mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| 지불 능력 | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5.5/7.5 | 7.5/11 |
| 운반용 유닛 유형 | 카파스탄 | 카파스탄 | 카파스탄 | 카파스탄 | 카파스탄 | 카파스탄 애벌레 | 카파스탄 애벌레 |
| 운반 장치 전원 | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| 어큐뮬레이터 길이(m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| 권취 보빈 크기(mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| 테이크업 파워 | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| 회선속도(m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| 치수(m) (L*W*H) | 20*1.5*2.1 | 20*1.6*2.1 | 20*1.7*2.1 | 20*2.5*2.1 | 25*2.5*2.1 | 25*3.2*2.1 | 30*3.6*2.1 |
| 무게(T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |
