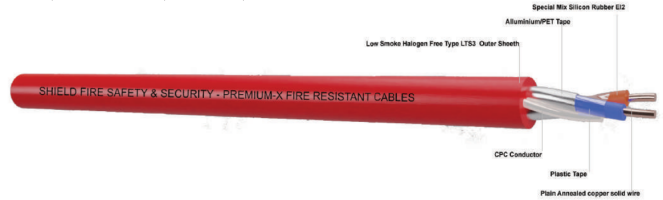

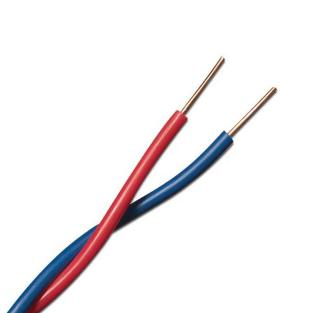

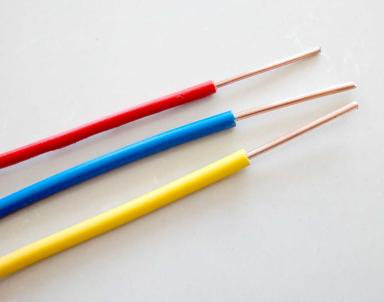

나동선에서 2코어 내화 케이블까지
이 계획은 아랍에미리트의 고객 중 한 명에게 제공되었으며, 고객과의 계약 발주부터 생산 완료, 고객 인수, 컨테이너 운송 준비, 디버깅을 위한 엔지니어 배치, 최종적으로 고객의 정상적인 생산을 달성하기까지 4개월을 거쳤습니다.
총 4개의 생산라인이 있으며, 세부 내용은 다음과 같습니다.
1. JCJX-65 실리콘 압출기 심선 압출
2. JCJX-1000 캔틸레버 싱글 트위스트 머신 심선의 비틀림
3. JCJX-80 압출기 외장 압출
4. JCJX-1250 코일링 머신 코일링

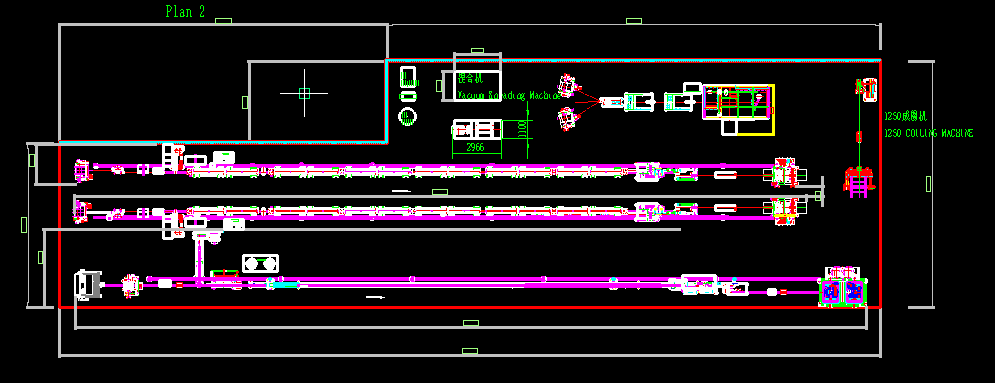

고객 공장 계획 도면
Jiangsu Jiacheng Technology Co., Ltd.는 1990년 설립 이후 케이블 제조 장비 산업의 발전에 전념해 왔습니다. 우리는 신선기, 연선 기계, 압출기 기계, 코일링 및 포장 기계, 연선 기계, 어닐링 및 주석 도금 기계 및 기타 관련 와이어 및 케이블 제조 기계와 같은 다양한 유형의 와이어 및 케이블 제조 장비를 제조하는 전문 회사입니다.
최근 우리 회사는 아랍에미리트 고객과 협력 계약을 성공적으로 체결하고 2코어 1.5~2.5m2 내화 케이블 생산 라인 생산을 위한 완전한 계획을 전달했습니다. 승인 과정에서 고객은 당사의 기계적 성능, 품질 및 다양한 애프터 서비스를 높이 평가했으며 앞으로도 Jiacheng Technology와의 추가 협력을 기대하고 있습니다.

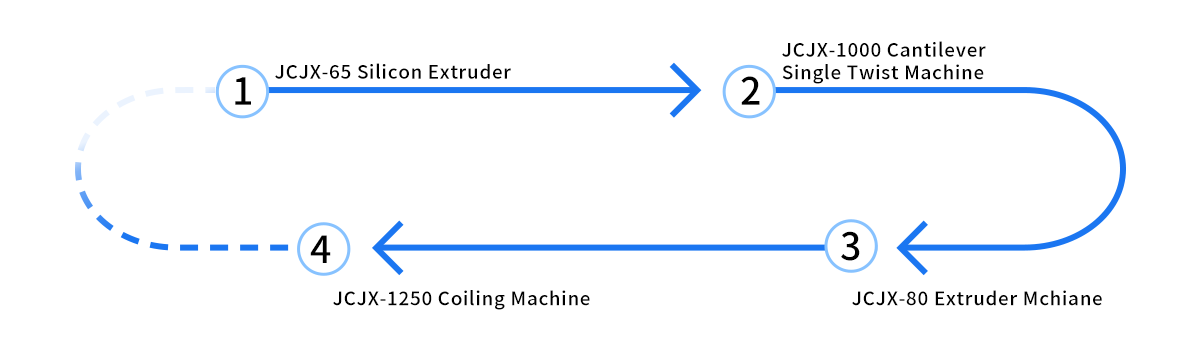

생산 라인 과정:

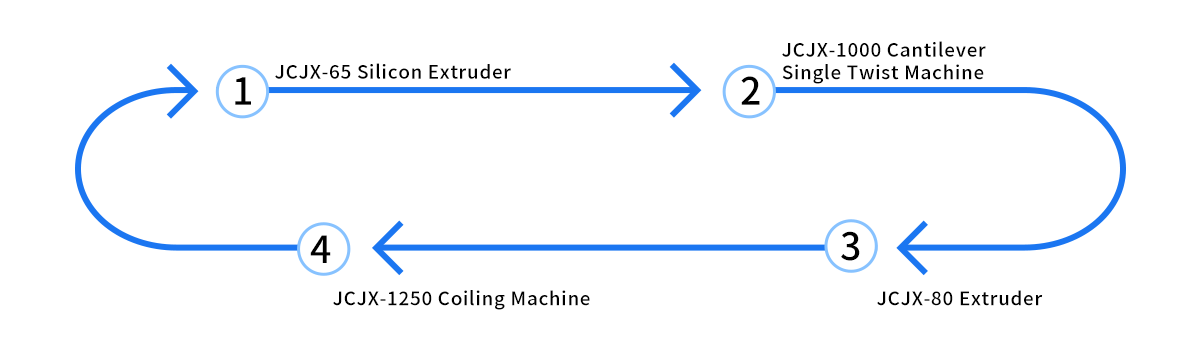

전체 계획 청사진

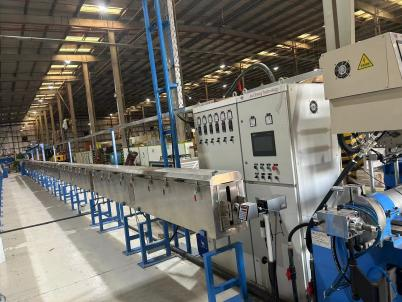

JCJX-65 실리콘 압출기
모든 종류의 고온 실리콘 고무 케이블 및 고온 외장에 적용됩니다.
1. PLC 터치스크린 제어, 전체 생산 라인의 매개변수 조정 및 모니터링.
2. 내부 경화를 방지하기 위해 실리콘 고무는 나사와 배럴, 크로스 헤드 및 다이를 사용했습니다.
3. 실리콘 고무는 다이 헤드 조정, 수냉 시스템 자동 제어 또는 수동 제어를 피하는 데 사용됩니다.
4. 정밀 테스트 피드백 시스템을 통해 정확한 와이어 직경을 보장하여 비용을 절감합니다.
| 모델 | JCJX-45 | JCJX-70 | JCJX-90 | JCJX-120 |
| 주요 기계 동력(kw) | 11 | 22 | 37 | 45 |
| 압출능력(kg/h) | 30 | 80 | 135 | 260 |
| 나사 직경(mm) | Φ45 | Φ70 | Φ90 | Φ120 |
| 나사 L/D 비율 | 12:1 | 14:1 | 14:1 | 14:1 |
| 페이오프 보빈 크기(mm) | Φ300-400 | Φ400-630 | Φ400-630 | Φ1000-1200 |
| 도체 크기(mm) | Φ0.2-3.0 | Φ1.5-6.0 | Φ2.1-10 | Φ5.0-15 |
| 완성된 케이블 크기(mm) | Φ0.8-5.0 | Φ1.8-8.0 | Φ3.0-12 | Φ8.0-20 |
| 가황조 길이(m) | 12 | 16 | 24 | 24 |
| 난방력 | 섹션 36kw | 섹션 48kw | 섹션 72kw | 섹션 84kw |
| 견인전동기(kw) | 2.2 | 4 | 7.5 | 11 |
| 생산속도(m/min) | 10-200 | 10-200 | 4-40 | 4-40 |
| 권취 보빈 크기(mm) | Φ400-500 | Φ400-630 | Φ1250-1600 | Φ1250-2000 |

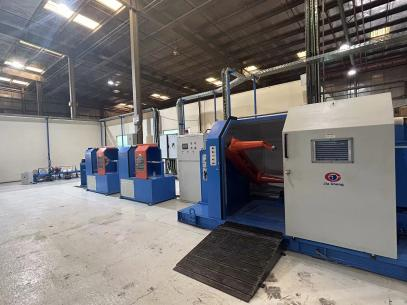

JCJX-1000 캔틸레버 싱글 트위스트 머신
그것은 모든 종류의 케이블 및 포장에 사용되며 모든 종류의 연질 도체 및 컴퓨터 케이블, KVVRP, KVVR, RVV, KVV와 같은 고무 케이블 제어 케이블에도 사용됩니다.
1) 안정성이 높고 생산 효율이 높으며 소음이 적고 작동이 쉽습니다.
2) 케이블과 구리선을 모두 비틀 수 있습니다.
3) 비틀기와 포장을 동시에 합니다.
| 모델 | JCJX-630 | JCJX-800 | JCJX-1000 | JCJX-1250 |
| 페이오프 보빈 직경(mm) | Φ400-Φ500-Φ630 | |||
| 테이크업 보빈 직경(mm) | Φ630 | Φ800 | Φ1000 | Φ1250 |
| 적용 전선 직경(mm) | Φ0.6-3.0 | Φ1.0-5.0 | ||
| 주모터 동력(kw) | 11 | 15 | 15 | 20 |
| 최대. 레이업 직경(mm) | Φ15 | Φ20 | Φ25 | Φ30 |
| 비틀림 피치(mm) | 20-200 | 30-300 | 30-350 | 30-350 |
| 회전수(r/min) | 1000 | 800 | 600 | 550 |
| 테이크업 장력 | 공압 장력 | |||
| 횡단 스타일 | 보빈 회전 속도 및 왕복 운동에 따른 무단 조절 | |||
| 이송거리(mm) | 2-12 | 3-20 | 3-30 | 3-30 |
| 비틀림 방향 | S 또는 Z 방향 자유 지정 | |||
| 포장 유형 | 중앙 와이어 포장 또는 측면 포장 | |||

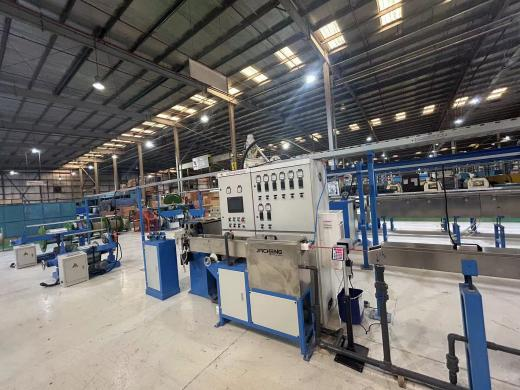

JCJX-80 압출기
PVC, LDPE, NYLON, TPU 등 전선 및 케이블의 절연에 사용됩니다. 또한 3중 공압출 크로스헤드와 더블 레이어를 갖춘 장비도 가능합니다.
1. 생산 라인은 다음과 같이 구성됩니다: 지불, 주 기계, 주 캐비닛, 고정 여물통, 이동식 여물통, 어큐뮬레이터, 견인, 테이크업, 스파크 테스터.
2. 옵션 부품: 활성 급여, 예열기, 분말 기계, 직경 테스트 레이저 게이지, LSZH 나사, 단일 및 이중 보빈 테이크업, 코일링 및 포장 기계.
3. 특징: 나사의 정확한 디자인, 내구성, 비점액, 크롬을 벗지 않음, 색상을 신속하게 변경, 고용량, 고품질, 와이어 동심도는 고정밀도 ±0.03으로 90% 이상입니다. 터치스크린 PLC 제어로 조작이 간편하고 더욱 정교해졌습니다.
| 유형 | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| 나사 직경(mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| 나사 L/D 비율 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| 압출능력(kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| 압출능력(kg/h) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| 압출능력(kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| 메인 모터 전원 | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| 총 전력 | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| 마감 직경(mm) | 0.2-1 | 0.4-3 | 0.8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| 페이오프 보빈 크기(mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| 지불 능력 | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5.5/7.5 | 7.5/11 |
| 운반용 유닛 유형 | 카파스탄 | 카파스탄 | 카파스탄 | 카파스탄 | 카파스탄 | 카파스탄 애벌레 | 카파스탄 애벌레 |
| 운반 장치 전원 | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| 어큐뮬레이터 길이(m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| 권취 보빈 크기(mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| 테이크업 파워 | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| 회선속도(m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| 치수(m) (L*W*H) | 20*1.5*2.1 | 20*1.6*2.1 | 20*1.7*2.1 | 20*2.5*2.1 | 25*2.5*2.1 | 25*3.2*2.1 | 30*3.6*2.1 |
| 무게(T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |

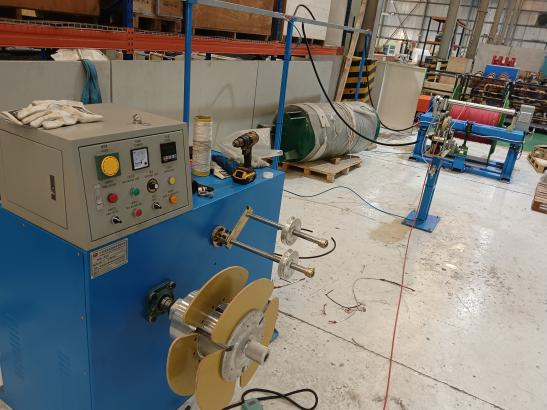

JCJX-1250 코일링 머신
주로 와이어 또는 케이블의 긴 롤을 코일로 감아 후속 포장, 운송 및 사용을 용이하게 하는 데 사용됩니다.
특징:
1. 자동 장력은 페이오프 장치를 제어할 수 있으며 와이어는 보빈에 완벽하게 배열됩니다.;
2. 자동 지불 세트를 채택하여 와이어 지불이 순서대로 이루어집니다.
3. 고효율은 일반적으로 8시간에 700개를 생산하고 세 번 들어 올립니다.
| 모델 | Φ630mm | Φ1250mm | Φ1250-Φ1600mm |
| 적용 가능한 전선 범위 | 0.5-6mm2 | 10-70mm2 | 10-240mm2 |
| 횡단 장력 | 자동으로 | ||
| 메인 모터 속도 | 0~600r/분 | 0~300r/분 | 0~300r/분 |
| 로드 보빈 유형 | 레버식 | 전기식 | 전기식 |
| 지불 비빈 모델 | Φ400-630mm | Φ800-1250mm | Φ1000-1600mm |
| 태핑 모델 | 외부 직경 .≤320mm 내부 직경 120mm 폭30-100mm |
외부 직경 ≤600mm 내부 직경 200300mm 폭60-150mm 150-200mm | 50-250 |
| 힘 | 2.2kw | 3kw | 4kw |
| 미터 카운터 구조 | 유형 of wheel pressure | 이중 바퀴 유형 공기압으로 | 이중 휠 공기압으로 입력 |
| 인덕션 유형/ 측정 정확도 | 로터리 인코더/0.5% | 로터리 인코더/0.5% | 로터리 인코더/0.5% |
