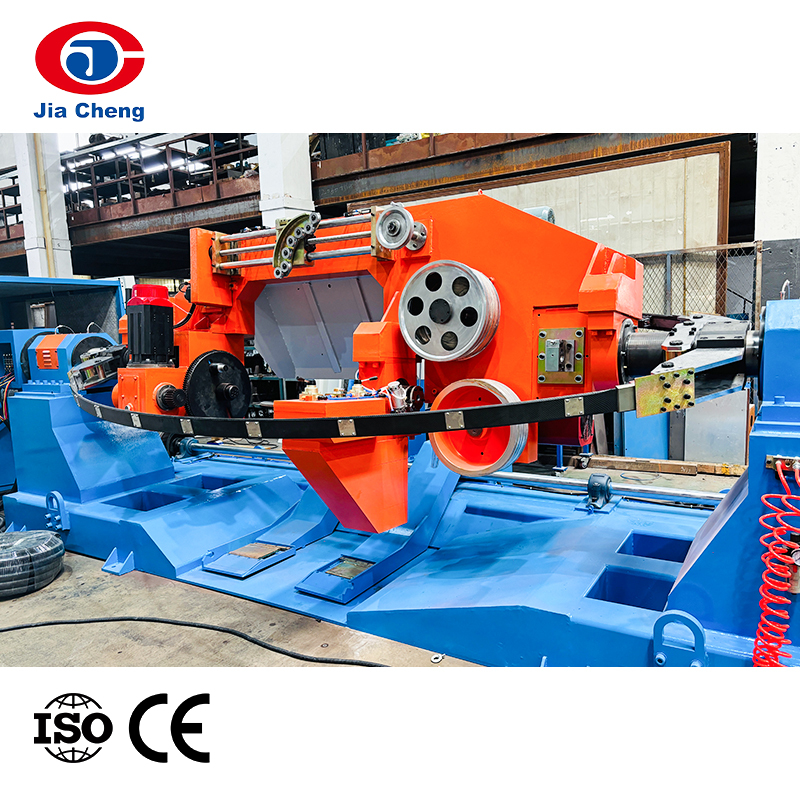

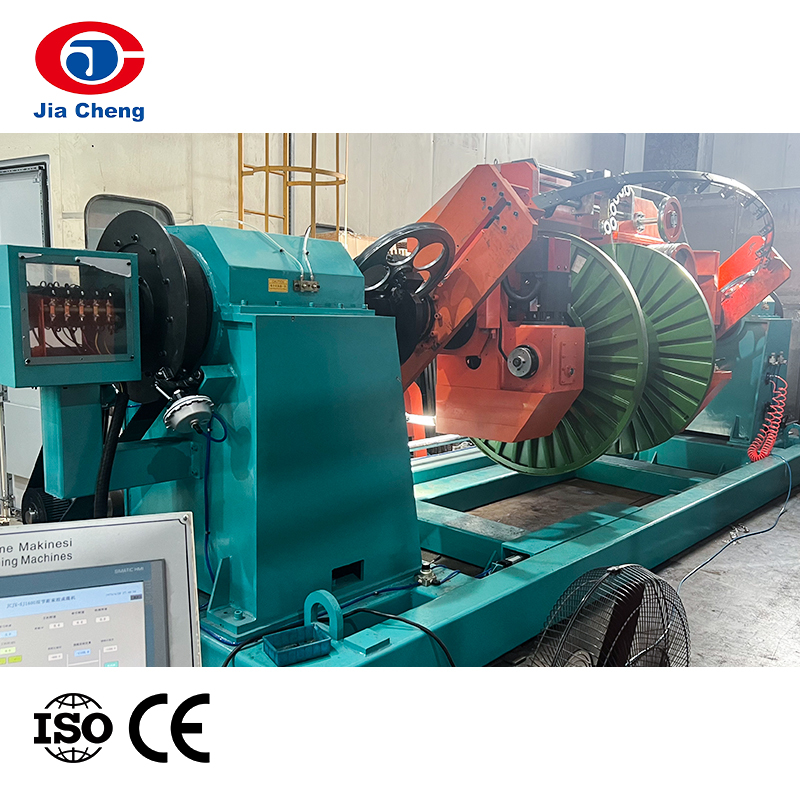

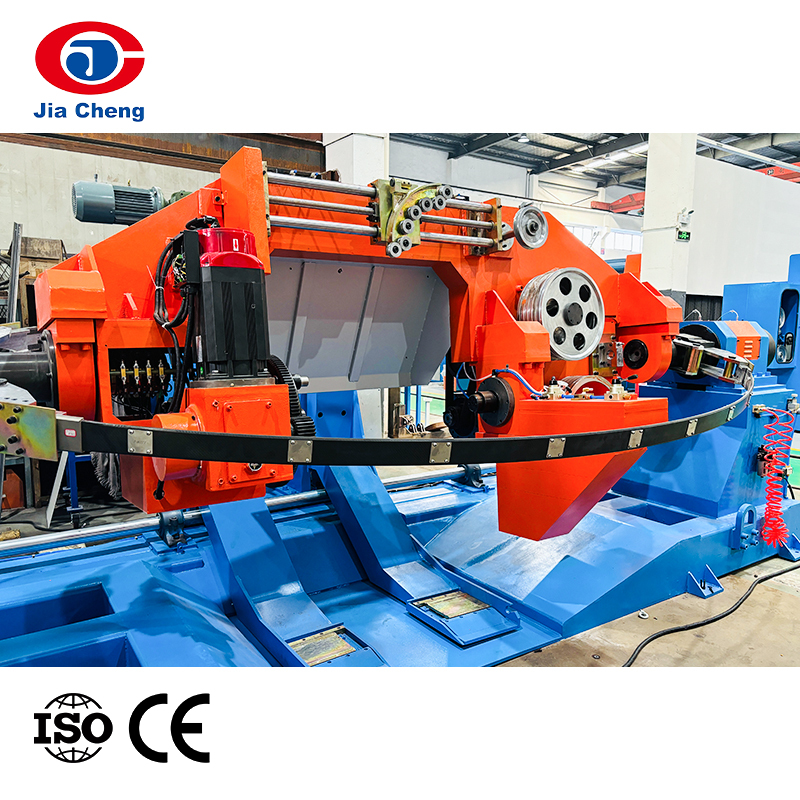

P 자동 이중 연선 묶음 기계는 나동선, 주석 도금 전선 및 7가닥 이상의 에나멜 전선을 꼬아주는 데 공급됩니다. 완성된 전선은 전자 케이블, 이어폰 케이블, 전화 케이블, 전원 케이블, 오디오 케이블, 비디오 케이블, 자동차 전선 및 네트워크 케이블 등을 만드는 데 사용할 수 있습니다.
순동선, 주석도금선, 에나멜선을 묶는 데 사용됩니다.
사양 :
| 모델 | SJ800 | SJ1000 | SJ1250 | |||
| 와이어 제품의 종류 | 통신케이블, 컴퓨터, 계측기케이블 생산에 사용 | |||||
| 완성된 와이어 직경(mm) | 8.00mmΦ/최대 | 8.00mmΦ/최대 | 구리선Φ3.0-10mm PVCΦ5.0-15mm | |||
| 비틀림 초. 지역 | 0.80-22.00mm 2 /최대 | 1.20-38.00mm 2 /최대 | 3.50-50.00mm 2 /최대 | |||
| (부드러운 구리)와이어 직경. | 0.38-1.60mmΦ/최대 | 0.45-2.00mmΦ/최대 | 1.00-2.60mmΦ/최대 | |||
| 절연 전선 직경 | 1.00-2.50mmΦ/최대 | 1.00-2.50mmΦ/최대 | 2.00-6.50mmΦ/최대 | |||
| 회선 속도/최대 | 150mpm/최대 | 150mpm/최대 | 150mpm/최대 | |||
| 트위스트 피치 범위 | 17-200mm | 20-200mm | 40-350mm | |||
| 회전 속도 | 1200rpm/최대 | 1000rpm/최대 | 800rpm/최대 | |||
| 최대. 적재 능력 | 900kg | 1500kg | 3000kg | |||
| 좌초 방향 | S,Z 방향 | |||||
| 메인 모터 | 22kw DC 모터 | 30kw DC 모터 | 50kw DC 모터 | |||
| 캡스턴의 운전 | 11kw DC 모터 | 15kw DC 모터 | 30kw DC 모터 | |||
| 테이크업 구동 | 3.7kw DC 모터 | 5.5kw DC 모터 | 7.5kw DC 모터 | |||
| 횡단 드라이브 | 0.75kw 인버터 제어 | 0.75kw 인버터 제어 | 0.75kw 인버터 제어 | |||
| 로딩 및 언 로딩 드라이브 | 0.75kw 감속기 모터 | 0.75kw 감속기 모터 | 1.5kw 감속기 모터 | |||
| 전력 제어 | 디지털 DC 제어 | |||||
| 시스템을 개정하다 | 라인 속도 동기 자동 제어 | |||||
| 스풀 보빈 크기 | 외경: Φ800mm/최대 | 외경:Φ1000mm/최대 | 외경: Φ1250mm/최대 | |||
| 스풀러 OW 크기 | OW:600mm/최대 | OW:750mm/최대 | OW:950mm/최대 | |||
| 제어 시스템 | 터치스크린과 LCD 컨트롤러 | |||||
| 스풀의 장력 제어 | 일정한 장력 제어 | |||||
| 누워 세트 | 화면의 디지털 설정 | |||||
| 작동 방향 | 왼쪽/오른손 기계 | |||||
| 횡단 폭 | 500mm/최대 | 700mm/최대 | 900mm/최대 | |||
| 횡단 단위 | 선경에 따른 디지털 설정 | |||||
| 테이크업 보빈의 고정 방식 | 공압 샤프트리스 | |||||
| 릴 로딩 및 언로딩 방식 | 모터 구동 플랫폼 리프터, 자동 위치 파악 | |||||
| 브레이크 시스템 | 디스크 브레이크 | |||||
| 베어링 윤활 방식 | 주기적으로 그리스 추가 | |||||
| 공기압 | 6kg/cm 2 | |||||
| 전압 | 380V 50Hz | |||||
| 소음 수준 | 85dB | |||||
| 크기(길이*너비*높이) | 3750*2100*2050 | 4300*2200*2200 | 6000*2200*2200 | |||
| 무게 | 4900kg | 6500kg | 13500kg | |||
| 모델 | SJ1600 | SJ2000 | |
| 와이어 제품의 종류 | 알루미늄 및 구리 원형 압축 도체를 비틀기 위한 특수 용도 | ||
| 완성된 와이어 직경(mm) | 25mmΦ/최대 | 35mmΦ/최대 | |
| 연선 단면(유연연선) | 16~240mm 2 (6AWG-450MCM) | ||
| 연선 구간(세미 프레임 꼬임 1 6) | 16~50mm 2 (6-1/0AWG) | ||
| CU 압축 단면 Cu | 16~240mm 2 | 16~240mm 2 | |
| AI 압축구간 AI | 16~400mm 2 | 16~400mm 2 | |
| 회선 속도/최대. | 170m/분 | 100mpm/최대 | |
| 물가 피치의 범위 | 50-700mm | 60-600mm | |
| 회전 속도 | 600rpm/최대 | 350rpm/최대 | |
| 최대. 적재 능력 | 8000kg | 10000kg | |
| 최대 압축 각도 | 13% | 13% | |
| 견인 풀리 | 2*Φ600mm | 2*Φ1000mm | |
| 좌초 방향 | S,Z 방향 | ||
| 메인 모터 | 90kw DC 모터 | 100kw DC 모터 | |
| 캡스턴의 운전 | 55kw DC 모터 | 60kw DC 모터 | |
| 테이크업 구동 | 18.5kw DC 모터 | 22kw DC 모터 | |
| 횡단 드라이브 | 1.1kw 인버터 제어 | 1.1kw 인버터 제어 | |
| 로딩 및 언 로딩 드라이브 | 1.5kw 감속기 모터 | 1.5kw 감속기 모터 | |
| 전력 제어 | 디지털 DC 제어 | ||
| 시스템을 개정하다 | 라인 속도 동기 자동 제어 | ||
| 스풀 보빈 크기 | 외경: Φ1600mm/최대 | 외경: Φ2000mm/최대 | |
| 스풀러 OW 크기 | OW:1180*800*80 | OW:1500*1250*10 | |
| 제어 시스템 | PLC 인간-기계 인터페이스 | ||
| 장력 조절 | 장력 제어를 나타내는 코일링 모터 | ||
| 누워 세트 | OLC 디지털 설정 | ||
| 작동 방향 | 왼쪽/오른손 기계 | ||
| 횡단 폭 | 1000mm/최대 | ||
| 횡단 단위 | 선경에 따른 디지털 설정 | ||
| 테이크업 보빈의 고정 방식 | 공압 샤프트리스 | ||
| 릴 로딩 및 언로딩 방식 | 액화 자동 위치 결정 | ||
| 브레이크 시스템 | 디스크 브레이크 | ||
| 베어링 윤활 방식 | 정기적으로 기름칠하기 | ||
| 공기압 | 8kg/cm 2 | ||
| 전압 | 380V 50Hz | ||
| 소음 수준 | 85dB | ||
| 크기(길이*너비*높이) | 11000*5500*4500 | 14000*5500*450 | |
| 무게 | 4900kg | 13500kg | |
Jiangsu Jiacheng Technology Co., Ltd.는 1990년에 설립되었으며 아름답고 새롭게 개발된 도시인 장자강에 위치해 있습니다. 상하이-난징 고속도로 북쪽에 인접해 있고, 동쪽은 상하이, 북쪽은 난퉁입니다. 육로 및 수로 교통이 편리합니다. 회사 부지 면적은 28,800제곱미터이며, 9층짜리 사무실 건물과 여러 현대식 표준화 공장을 보유하고 있습니다.
Jiacheng은 각종 선재 인발기, 연선기, 압출기, 권선 및 포장기, 스트랜딩기, 어닐링 및 주석 도금기, 그리고 관련 전선 및 케이블 제조 기계의 전문 제조업체입니다.
@@TRANS_021@@ 중국 더블 트위스트 번칭 머신 공급업체 및 더블 트위스트 번칭 머신 공장으로서 JIACHENG의 기술 팀은 중국 및 전 세계의 많은 전문가와 엔지니어로 구성되어 있습니다. 당사는 고품질의 전선 및 케이블 제조 기계를 만드는 데 집중하고 있습니다. 당사의 제품은 이탈리아, 스페인, 영국, 브라질, 베트남, 알제리, 나이지리아, 튀르키예, 남아프리카, 이집트, 러시아, 인도, 파키스탄 등 전 세계 100개 이상의 국가에 수출되었습니다.
동시에 고객에게 24시간 연중무휴 애프터서비스를 제공할 수 있습니다. 저희는 JIACHENG의 따뜻한 마음으로 전 세계 모든 고객에게 서비스를 제공하고자 합니다.
도움이 필요하시면 언제든지 알려주십시오. 전문적인 안내를 제공해 드리겠습니다!
